Przetestuj ograniczenia swojej drukarki 3D za pomocą modelu testowego

Przetestuj ograniczenia swojej drukarki 3D za pomocą modelu testowego

Teoretycznie technologia druku 3D może być używana do drukowania dowolnych kształtów, niektórzy zadają pytanie – czy są jakieś rzeczywiste ograniczenia?

Przetestuj ograniczenia swojej drukarki 3D za pomocą modelu testowego-3

Nawet podstawowa domowa drukarka FDM powinna być zdolna do tworzenia różnorodnych skomplikowanych i nienaturalnych kształtów jakie sobie tylko można wyobrazić. W rzeczywistości większość użytkowników drukuje tylko podstawowe formy geometryczne, bojąc się nieudanych wydruków przy bardziej wymagających kształtach. Czy wiemy tak naprawdę co potrafią nasze drukarki 3D?

Przetestuj ograniczenia swojej drukarki 3D za pomocą modelu testowego-2

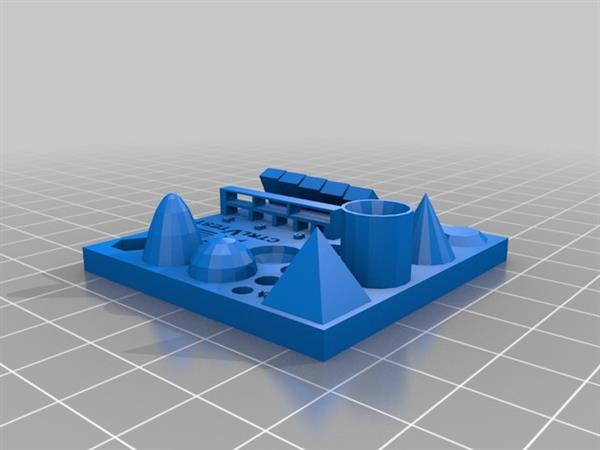

W celu sprawdzenia tych możliwości można wydrukować model testowy zaprojektowany przez użytkownika ctrlV. Model ma wystarczająco dużo trudnych elementów do druku, dzięki którym można stwierdzić z czym drukarka sobie radzi, a z czym ma problem i wymaga poprawy.

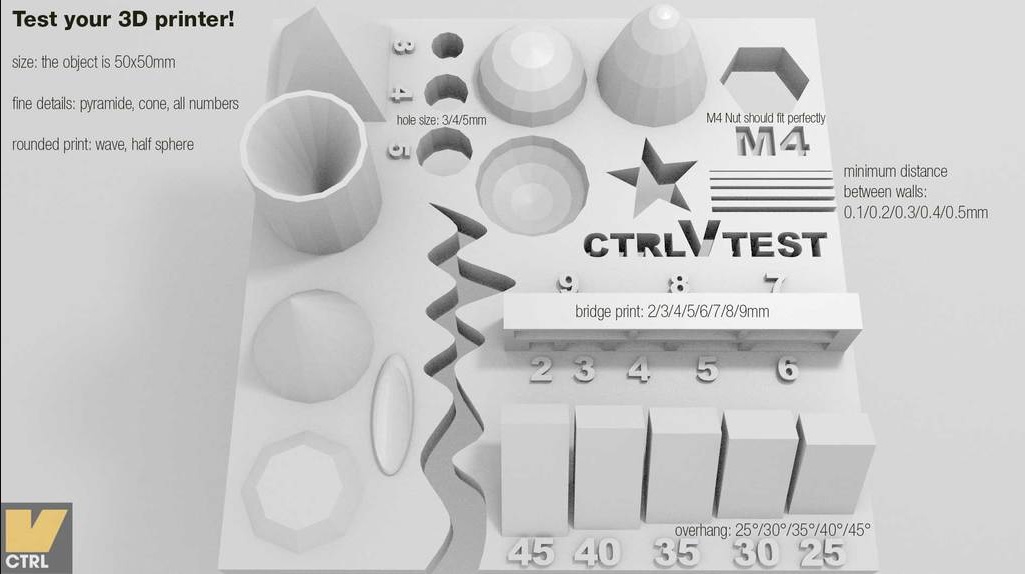

Testy są następujące:

  •  rozmiar: podstawa modelu ma wymiary 50 x 50 x 4 mm
  •  średnica otworu: 3 otwory 3, 4 i 5 mm
  •  rozmiar nakrętki: nakrętka M4 powinna pasować idealnie w wydrukowany otwór
  •  drobne szczegóły: piramida, stożek, numery
  •  zaokrąglenia: fala, półkula
  •  minimalna odległość między ścianami: 0,1 / 0,2 / 0,3 / 0,4 / 0,5 mm
  •  nawisy: 25 / 30 / 35 / 40 / 45 stopni
  •  płaskość i wypełnienie powierzchni: wszystkie powierzchnie płaskie
  •  mosty: 2 / 3 / 4 / 5 / 6 / 7 / 8 / 9 mm długości



Przetestuj ograniczenia swojej drukarki 3D za pomocą modelu testowego-1

Wydruk takiego modelu testowego to świetny sposób na łatwe określenie problemu. Plik STL znajdziecie na stronie Thingiverse i możecie spróbować uruchomić test na Waszych maszynach.

Cały model testowy można wydrukować przy wypełnieniu 33%, z wysokością warstw 0,1 mm lub mniej jeśli jest taka możliwość. W zależności od drukarki, wydruk potrwa ok. godziny.

Poniżej zdjęcia wydrukowanych modeli testowych przez użytkowników Thingiverse, można zauważyć różnicę pomiędzy wydrukami:

Przetestuj ograniczenia swojej drukarki 3D za pomocą modelu testowego-4
Całkiem udany wydruk użytkownika dklassen
Przetestuj ograniczenia swojej drukarki 3D za pomocą modelu testowego-5
Wydruk testowy użytkownika Devlin49

źródło: www.3ders.org
