Lider technologii produkcji głowic i hot-endów do drukarek FDM, firma E3D ogłosiła wypuszczenie narzędzia ASMBL umożliwiającego połączenie obróbki CNC i druku 3D.

Zespół E3D do swojej hybrydy Motion System i Tool Changera ( Zwycięzcy w 2018 TCT Awards – innowacji technologicznej) wypuścił narzędzie ASMBL (Additive/Subtractive Machining By Layer) do obróbki ubytkowej CNC wcześniej wydrukowanego elementu. System ten łączy 2 uzupełniające się procesy, aby wytworzyć jedną część.

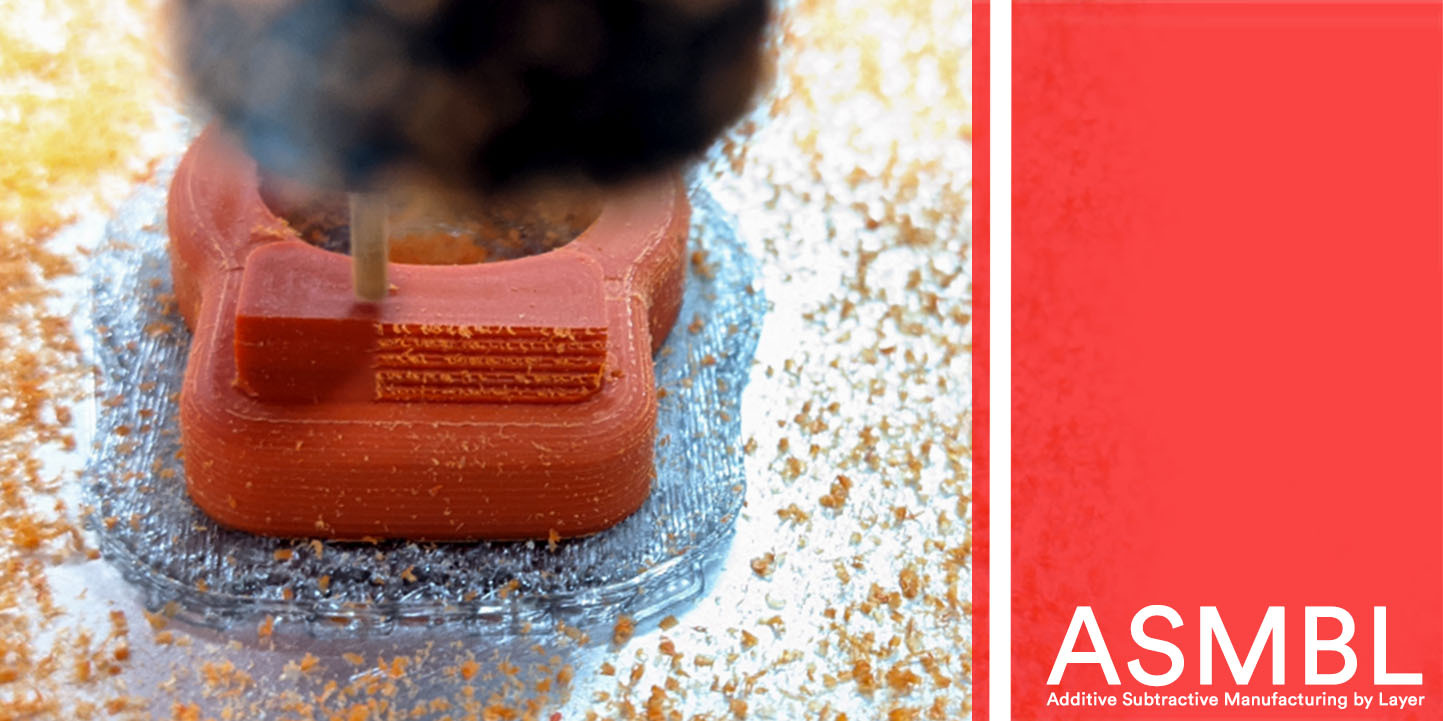

Prawidłowo wymiarowane i tolerowane promienie wewnętrzne, ostre krawędzie i wyjątkowo gładkie powierzchnie górne są teraz możliwe, prosto ze stołu roboczego, bez potrzeby dalszej obróbki. Co więcej, frezowanie można wykonać w trakcie druku przy użyciu narzędzia ASMBL, co daje bardzo obiecujące wyniki , jak twierdzi przedstawiciel E3D w komunikacie prasowym

Platforma Motion System & Tool Changer to drukarka 3D, stworzona z myślą o dużych prędkościach i przyspieszeniach, umożliwiając połączenie do czterech narzędzi wielofunkcyjnych w jednym wydruku.

Specyfikacja platformy Motion System & Tool Changer:

  • Pole robocze 200mm x 300mm x 300mm
  • Kinematyka na oryginalnych prowadnicach liniowych Hiwin
  • Elementy konstrukcji zrobione z frezowanego aluminium
  • Kinematyka CoreXY
  • Maksymalna temperatura stołu – 200°C
  • Stół wykonany z 3mm aluminium
  • 4 wymienne narzędzia do użycia w jednym wydruku
  • Płyta główna – Duet 2 WIFI


Firma E3D z siedzibą główną w Wielkiej Brytanii, zlokalizowana jest na wyspie Isle of Wight. Została założona w 2012 roku przez dwóch pełnoetatowych nauczycieli. Do dziś posiadają na swoim koncie sporą liczbę komponentów do druku 3D, takich jak dysze, głowice i filamenty. Jednym z nowszych produktów jakie oferują jest Motion System i ToolChanger, czyli drukarka 3D pracująca w systemie CoreXY wyposażona w system zmiany narzędzi.

Zalety połączenia Motion System, Tool Changer i ASMBL:

  • Możliwość frezowania powierzchni czołowych – usuwanie linii warstw i frezowania szorstkich powierzchni pozwala na uzyskanie „szklanego” wykończenia z boku i na górze. Technika działa również w przypadku tworzyw termoplastycznych, takich jak PEEK
  • Idealnie tolerowane otwory – pozwalają m.in. montaż łożysk, czujników i połączeń z pasowaniem
  • Prawdziwie kwadratowe rogi – zwykle trudne do uzyskania w metodzie FDM/FFF, narzędzie ASMBL pozwala uzyskać ostre rogi (efekt zaokrąglonych rogów powstaje podczas zmiany kierunku dyszy), także przy większych dyszach, gdzie promień w rogach jest już mocno widoczny
  • Frezowanie powierzchni niepłaskich – eliminując efekt schodów, oszczędza się również czas przy mniejszej ilości obróbki końcowej

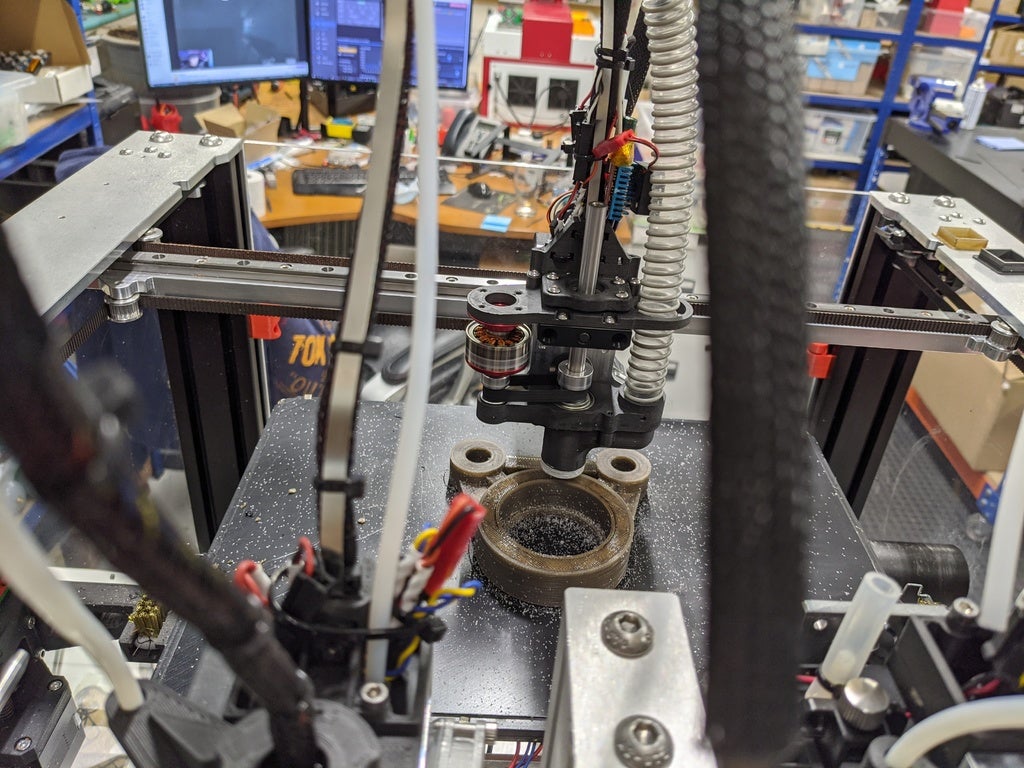

Głowica ASMBL podczas pracy

Firma Autodesk prawdopodobnie planuje obsługę ASMBL w nadziei na dalsze udoskonalanie oprogramowania do projektowania Fusion 360. Do tej pory obsługa ASMBL realizowana jest przez plugin dostępny na GitHub. Obecnie jest to oprogramowanie typu open source na licencji LGPL

Mamy nadzieję, że dla Fusion 360 będzie dostępna aplikacja, która ułatwi zarówno konfigurację, jak i korzystanie z ASMBL dla przeciętnego użytkownika – powiedział E3D w komunikacie prasowym.

Projekt na bieżąco można śledzić na stronie GitHub, są tam załączone rysunki i pliki STL poszczególnych części narzędzia.

Źródło: e3d-online.com
