Ruch RepRap jest prawdopodobnie najważniejszym aspektem rozwoju drukowania 3D w domu. Podejście Open Source i DIY połączone z możliwością drukowania większości elementów niezbędnych do stworzenia własnej drukarki jest potężną siłą rozwojową. Można powiedzieć, że bez ruchu RepRap, drukarki FDM byłyby dalej bardzo drogie, podobnie jak obecnie drukarki działające w innych technologiach.

Można się zastanowić jakie byłyby skutki upowszechnienia maszyn np. SLA w domu i czy miałoby to jakiś wpływ na dotychczasowe profesjonalne urządzenia. Michaił Szewczenko z Rosji miał okazję pracować z drukarkami 3D przez jakiś czas, ale nie dawał mu spokoju obecny stan innych technologii druku, dlaczego nie są równie popularne jak FDM. Szewczenko postanowił stworzyć swoją drukarkę SLA Open Source, w której większość części może być wydrukowana.  Drukarka 3D RAR jest fotopolimerową maszyną zdolną do druku w dużej rozdzielczości znacznie przewyższającą jakością popularne FDMy. Poza elementami drukowanymi znajdziemy też elementy napędów CD/DVD.

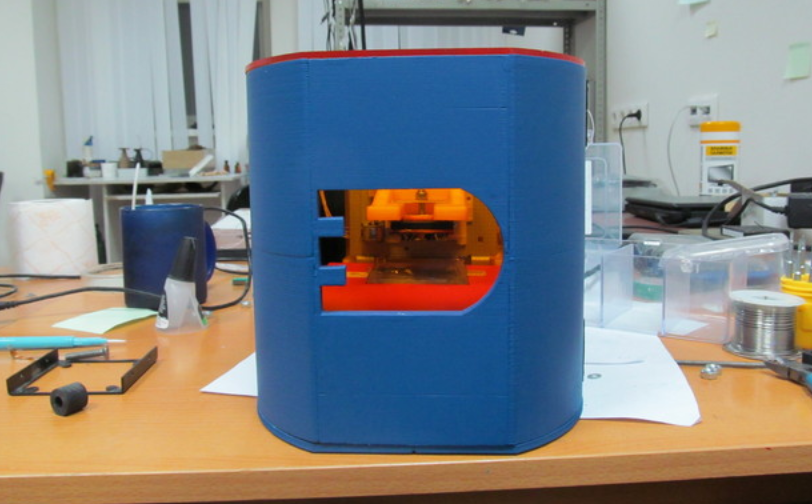

Inżynier z Rosji stworzył drukarkę SLA z napędów DVD-3



Jeśli ktoś zna zasadę funkcjonowania napędu optycznego CD-ROM czy DVD-ROM wie, że dioda laserowa wysyła wiązkę światła w kierunku obracającego się krążka poliwęglanowego (płyty CD/DVD) i odczytuje naniesione wcześniej rowki przesuwając się w górę i w dół na prowadnicach, które wyglądają bardzo podobnie do prętów prowadzących znajdujących się w typowej maszynie CNC lub drukarce 3D ( oczywiście mówimy tu o podobieństwie, nie o sztywnościach i rozmiarach). Szewczenko w swoim urządzeniu używa właśnie takich napędów do prowadzenia lasera naświetlającego żywicę światłoutwardzalną.

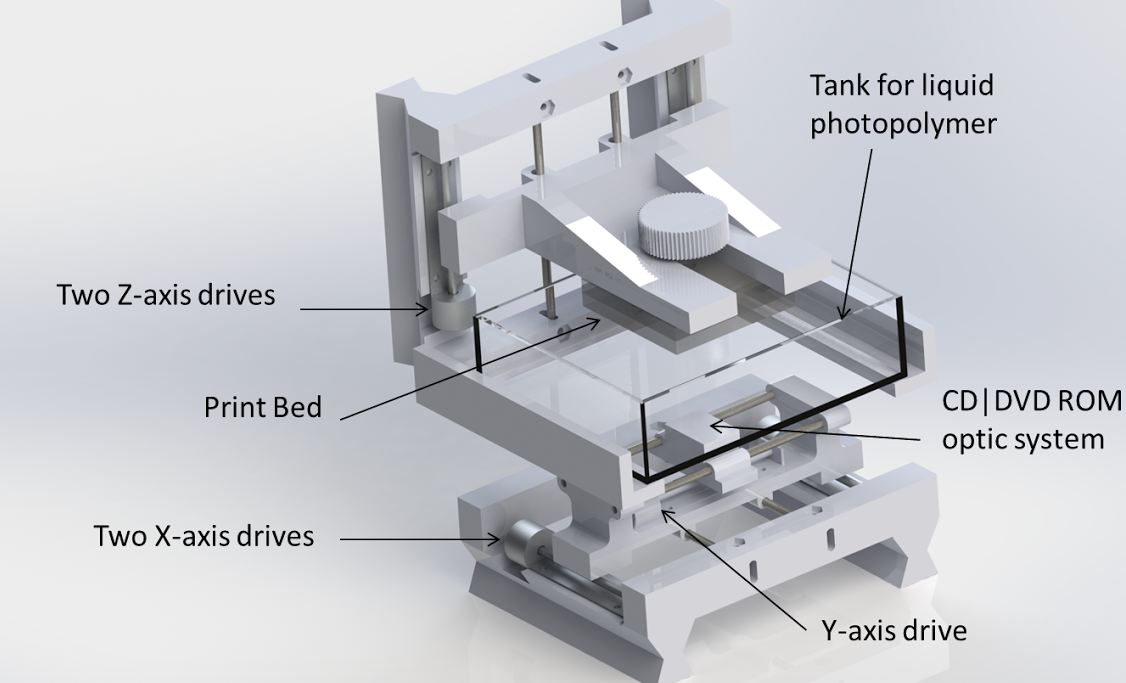

Inżynier z Rosji stworzył drukarkę SLA z napędów DVD-1

Michaił tłumaczy, że użył mechaniki z popularnych napędów optycznych ze względu na ich ogólną dostępność i dużą precyzję działania.



Do stworzenia drukarki SLA RAR będą potrzebne:

  • 2 kg materiału PLA
  • szkło organiczne 300 x 400
  • 5 napędów CD lub 10 DVD
  • system optyczny z napędu DVD i dioda UV
  • przewody połączeniowe
  • zbiornik z tworzywa sztucznego lub szkła
  • Arduino Mega 2560

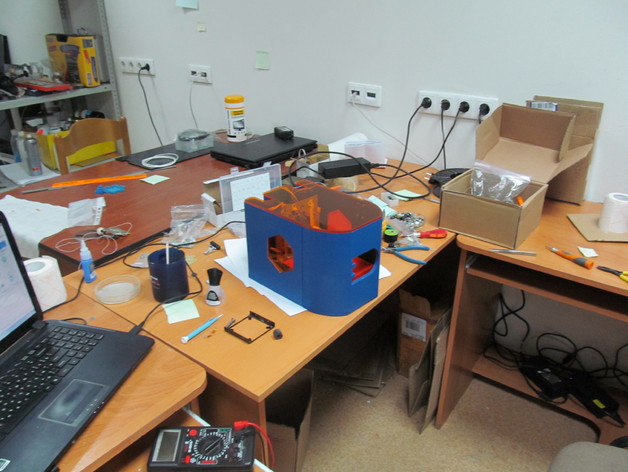

Inżynier z Rosji stworzył drukarkę SLA z napędów DVD-2

Szacunkowy koszt całej drukarki wyniesie ok 1 tys zł.



Parametry techniczne:

  • wymiary: 290 mm x 190 mm x 200 mm
  • przestrzeń robocza: 80 mm x 80 mm x 80 mm
  • minimalna wysokość warstwy: 10 mikronów (0,01 mm)
  • precyzja : w zależności od użytych napędów CD/DVD



Projekt i instrukcje do zbudowania drukarki dostępne są na portalu Thingiverse.



źródło: 3dprint.com
