Wydrukowany 3D zaczep do krzeseł balkonowych IKEA

Wydrukowany 3D zaczep do krzeseł balkonowych IKEA

Kupując zestaw balkonowy ASKHOLMEN Ikea nie podejrzewałem, że mogą mieć tak istotną wadę. Niemalże same rozkładają się, gdy stoją oparte o ścianę. Na szczęście prosty zaczep wydrukowany na drukarce 3D wyeliminował ten problem.

Wydrukowany 3D zaczep do krzeseł balkonowych z Ikei
foto: ikea.com

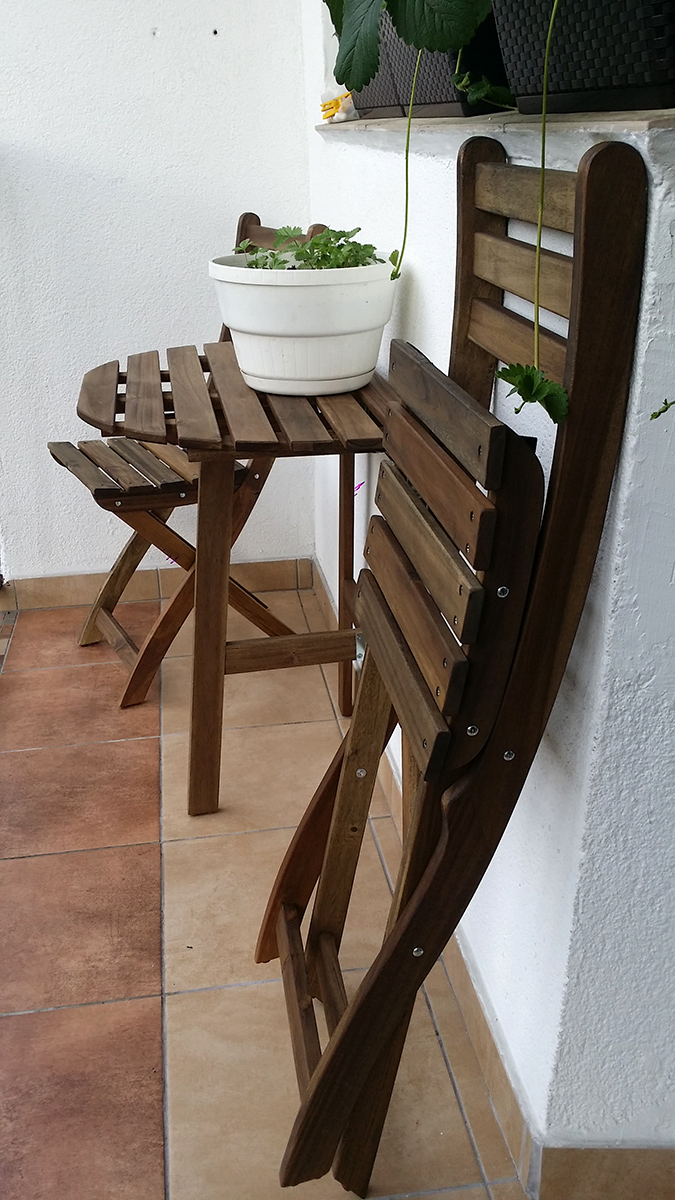

Nawet delikatne dotknięcie siedziska powoduje natychmiastowe rozłożenie się krzeseł. Co wydaje się dość niebezpieczne i zdecydowanie nie w stylu Ikei, która z reguły zwraca uwagę na takie użyteczne aspekty swoich produktów. Sam zestaw jest bardzo wygodny i dobrze pasuje na balkon, dlatego nie chcieliśmy go oddawać, wolałem pomyśleć o rozwiązaniu jak wyeliminować ten problem.

Wydrukowany 3D zaczep do krzeseł balkonowych z Ikei511

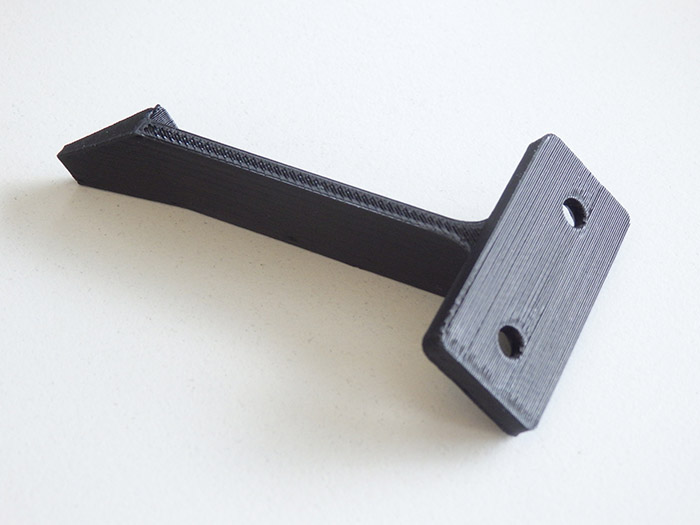

Zaprojektowałem zaczepy, które pasują do krzeseł i zatrzaskują się w momencie składania. Jest to dosyć proste rozwiązanie, które znacznie ułatwia użytkowanie krzeseł. Sam zaczep wzorowany jest na tym, co zaproponowała Ikea przy rozłożonym krześle, aż dziw bierze, że nie pomyśleli, aby zamontować coś analogicznego do złożonego krzesła.  Jeden dodatkowy element, a zdecydowanie poprawia bezpieczeństwo użytkowania, zwłaszcza, gdy po balkonie mogą chodzić małe dzieci.

OLYMPUS DIGITAL CAMERA

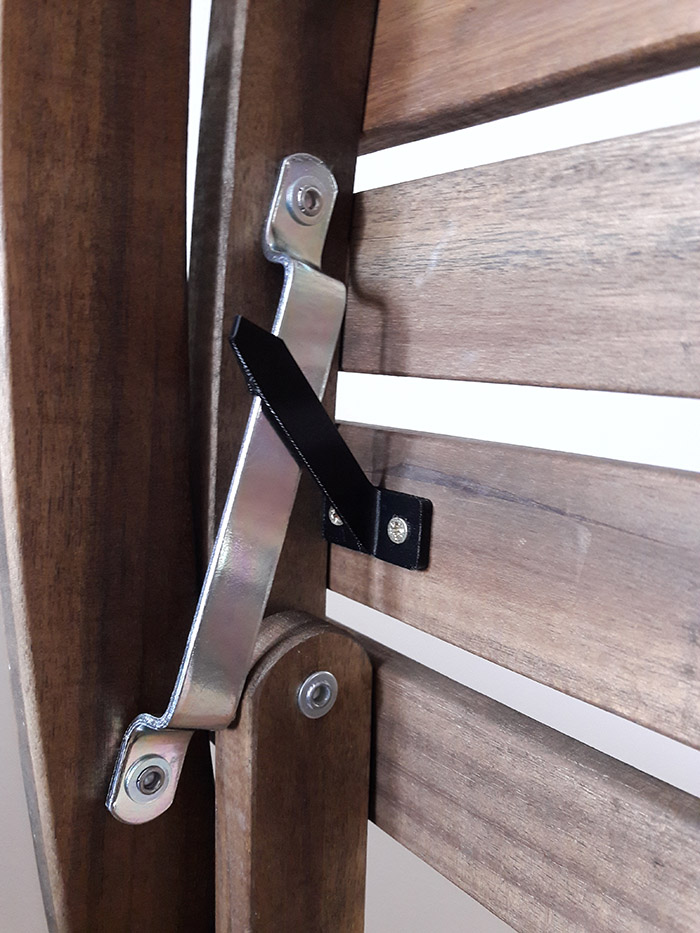

W każdym razie jeśli używacie tych krzeseł i też macie ten sam problem to plik STL takiego zaczepu udostępniam za darmo na stronie thingiverse. Do wydruku wybrałem filament PET G, który ma większą odporność na temperaturę od PLA, które mogłoby nie wytrzymać temperatury panującej na balkonie w słoneczny dzień. Ponadto jest sztywniejszy niż ABS, a kolor czarny gwarantuje estetyczne zakamuflowanie zaczepu pod siedziskiem.

Wydrukowany 3D zaczep do krzeseł balkonowych z Ikei4

Do zamontowania zaczepu niezbędne będzie użycie dwóch wkrętów z łbem stożkowym 3x 15mm.

Plik STL zaczepu do krzeseł można pobrać na serwisie thingiverse.

Poniżej instrukcja jak zamontować zaczep krok po kroku:

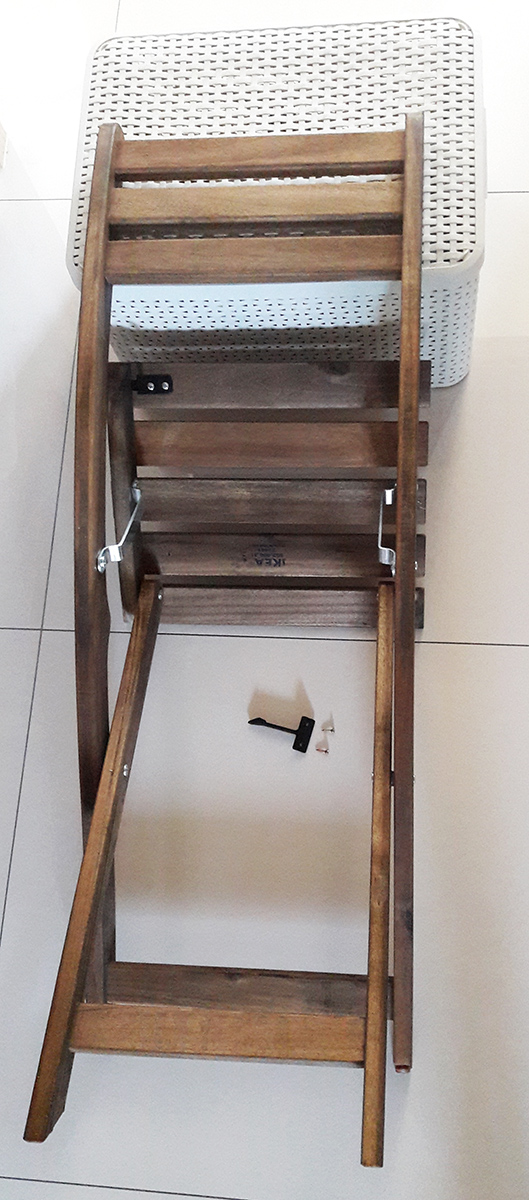

1. Przygotuj podparcie pod krzesło, ułatwi to zamontowanie zaczepu

Wydrukowany 3D zaczep do krzeseł balkonowych z Ikei5

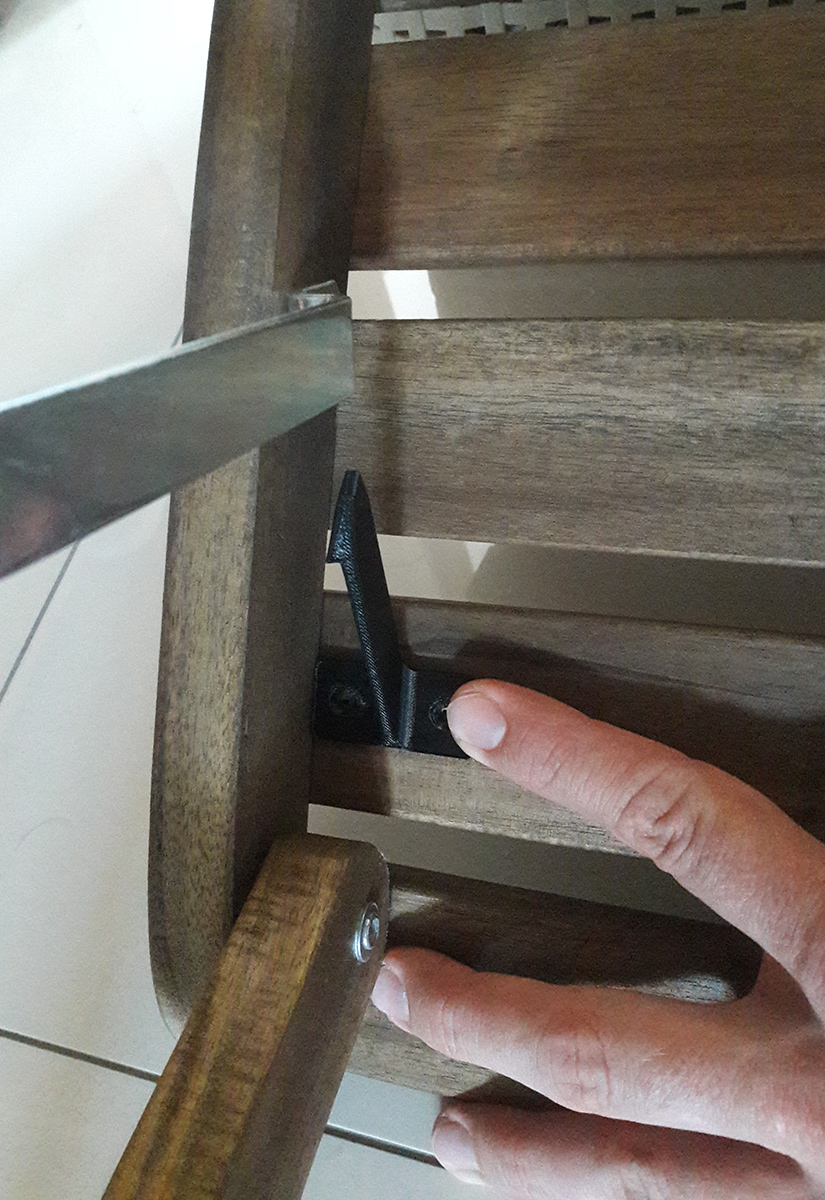

2. Dociśnij zaczep do lewej krawędzi krzesła

Wydrukowany 3D zaczep do krzeseł balkonowych z Ikei6

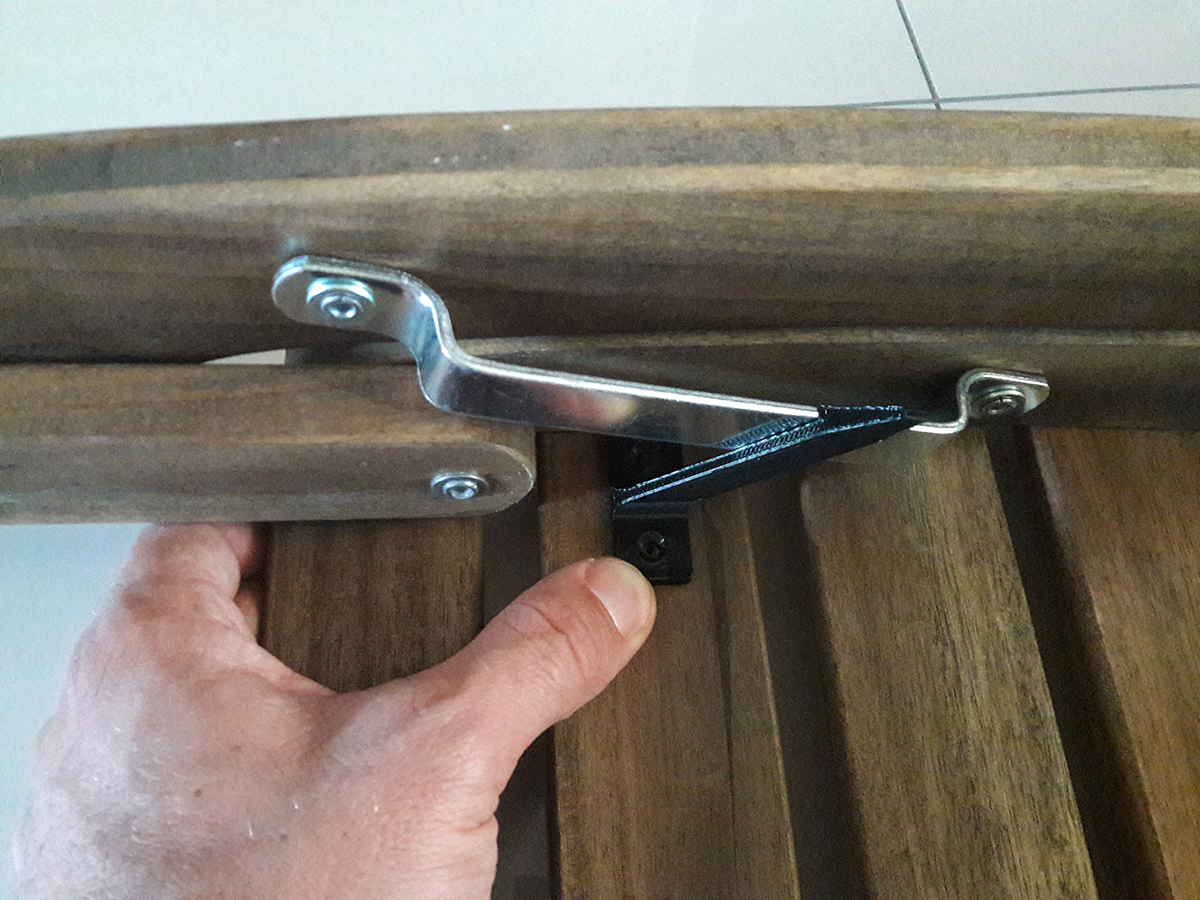

3. Ustal prawidłową pozycję zaczepu

Wydrukowany 3D zaczep do krzeseł balkonowych z Ikei7

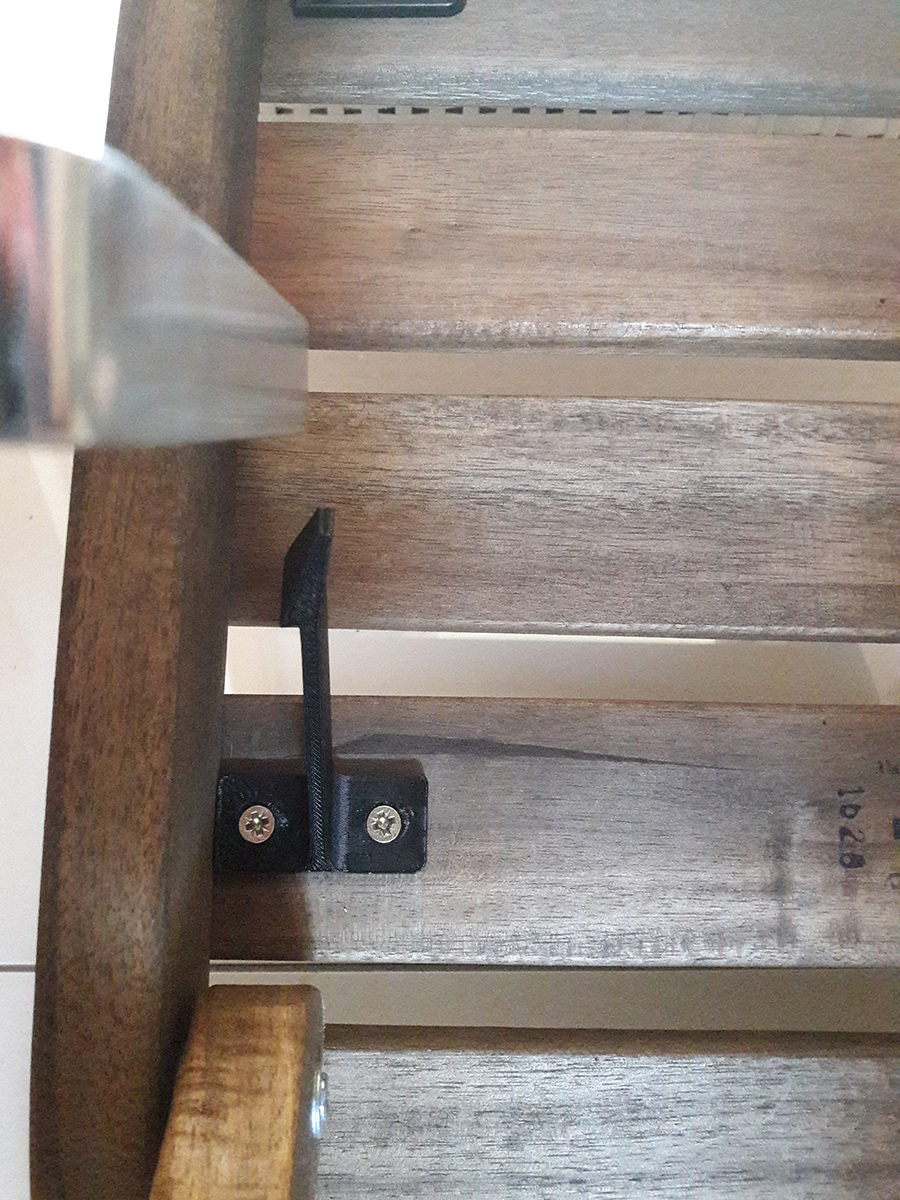

4. Przykręć wkręty

Wydrukowany 3D zaczep do krzeseł balkonowych z Ikei9

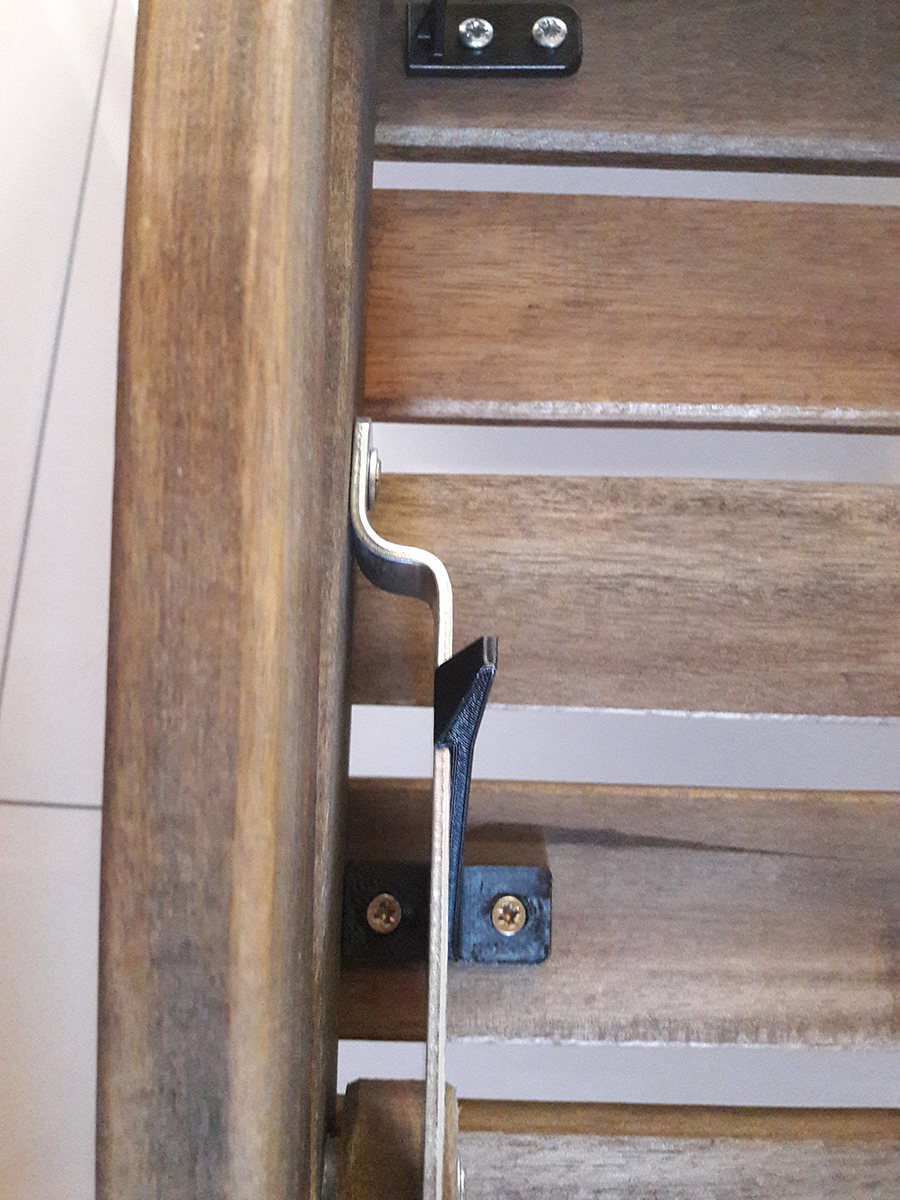

5. I gotowe! Na zdjęciu prawidłowa pozycja zaczepu.

Wydrukowany 3D zaczep do krzeseł balkonowych z Ikei510
